准发机械数显表怎么调试尺寸

2021-12-07

功能

显示器：8位发光二极管显示，第一位为符号位。

X轴半径直径换算。

·计数方向设置。

·线性误差校正。

*断电记忆功能。

·栅参点的作用点。

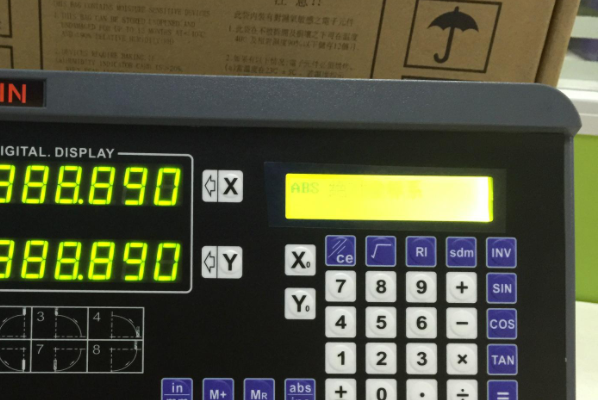

1键盘和状态指示灯(双座标志见图1A，三座标志见图1B)

数显表

0-9数字键。

•小数点键

+/-符号键。

清除CE，状态清除。

回传确认键。

XX轴键(指示灯在它的左侧)

YY轴键(指示灯在它的左侧)

ZZ轴键(指示灯在左边)

MM/IN公制/英制转换键。

数显表

REF光栅参考考点键(指示灯在上方)

ERR线性误差系数设定键(指示灯在上面)

C+/-计数方向设置键(指示灯在上面)

R/D半径/直径转换键(指示灯在它上面)

EDM(三座标)EDM加工状态键，(指示灯在其上)

M(双座标号)备用键，用于扩展(指示灯在上面)

PRG编程键(指示灯在上面)

ABS相对/绝对座标键(指示灯在其上)

操作

清零，置数。

—按CE键对轴指示灯亮的轴清零。

-按数字键'0-9','+/-'键可以将数值设置到指示轴亮的轴上。

X轴半径/直径变换

-按“R/D”键，其上方的状态指示灯将完成一次亮、灭的转换，当指示灯亮时，X轴显示的值是实际的2倍；指示灯熄灭后显示实际值。

计数方向的设置

—在“C+/-”键下，上面的“C+/-”灯闪烁，LED显示当前轴体右侧的第二个LED显示“0”或“1”，0表示正常计数方向，1则相反。

-按'0'或'1'，切换方向。

—通过其它轴键来改变其他轴的设置。

-修改后，按"C+/-"键，"C+/-"灯熄灭，返回正常状态。

数显表

米/英制换算

—按“MM/IN”键的公制、英制、英制显示5位小数，可分3位、4位、2位。

相对/绝对坐标

按住ABS键，以切换相对及绝对座标显示。

与之对应的指示灯亮表示绝对座标，反之亦然。

线性误差修正系数的设置

-按“ERR”键，上方指示灯闪烁，当前轴左侧第二个LED显示“0”，右侧显示原始校正系数。

如果不想修改，再按“ERR”键，指示灯熄灭，回到正常状态。

-修改参数时，按数字键，输入新的设定值。

-按ENT键，确认新的系数，ERR灯熄灭，恢复到正常状态。

如要修改其他轴，按相应的轴键，重复上述三步，继续修改。

注意：数字范围是-9.999—9.999毫米，表示每米修改的长度。
