宇诺产品 | 宇诺电能质量系列产品



      近几年较火的行业技术中电能质量产品的研发算是首当其冲,在国内乃至国际的发展时间都不超过10年。今天,我们就存在的电能质量问题,及针对各类问题的解决方案和相关产品做一个简单叙述。

01存在的电能质量问题


1谐波带来的危害

零序谐波电流会在中性线上叠加,从而使中性线电流过大,导致中性线发热烧毁,造成火灾隐患;

增加变压器铜损、铁损与杂损,使变压器过热;

引起局部并联谐振或串联谐振,导致无功补偿电容柜补偿电容、保护元器件及母排烧毁;

引发控制设备、继电保护装置误动作;


2无功功率的危害

增加企业电费开支,过低的功率因数会造成额外的电费支出;

无功功率的增加使总电流增大,因而使设备及线路的损耗增加;

无功功率的增加会导致电流增大和视在功率的增加,从而使发电机、变压器及其他电气设备容量和导线容量增加;


3三相不平衡的危害

三相不平衡导致的零序电流增加,增加线损,严重时会烧毁中性线;

变压器铜损增加,出力减少;

台区末端重载相的电压降低,影响居民用电;





提高电能质量的好处




1谐波治理

减少变压器和电缆的额外损耗,降低发热,提高输配电效率,节约电能;

避免谐振,保证无功补偿设备和其他设备安全运行;

避免电路保护设备误动作以及电度计量仪表计量误差;


2无功补偿

提高功率因数,避免无功罚款,并可最大限度的争取国家电费奖励;

提高供电电压的稳定性,减少电压不平衡;

降低变压器使用容量,降低基本电费,同时降低线损,节能降耗;


3三相不平衡治理

减小中性线电流,减少线损,避免火灾事故;

降低变压器损耗,减少线损;

平衡三相电压,避免线路末端低电压问题造成设备无法启动或者烧坏;





02解决方案



谐波治理-APF

有源电力滤波器(APFActivepowerfilter)是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对不同大小和频率的谐波进行快速跟踪补偿,之所以称为有源,是相对于无源LC滤波器,只能被动吸收固定频率与大小的谐波而言,APF可以通过采样负载电流并进行各次谐波和无功的分离,控制并主动输出电流的大小、频率和相位,并且快速响应,抵消负载中相应电流,实现了动态跟踪补偿,而且可以既补谐波又补无功和不平衡。

APF可广泛应用于轨道交通、石油化工、煤化工、电动汽车充电站、冶金、医院、建筑大楼等存在强谐波干扰源的场合。

轨道交通



医院



建筑大楼



连云港某石化企业生产线长,涉及面广,自动化程度高,复杂的装置间相关联。由于生产的需要,存在大量快速变化的冲击性负荷和非线性负荷。针对该企业电力系统的谐波现状,最佳解决方案是采用有源滤波技术。根据现场情况,我们配置500A的有源滤波柜进行谐波补偿,经过治理后,现场谐波情况得到明显改善。

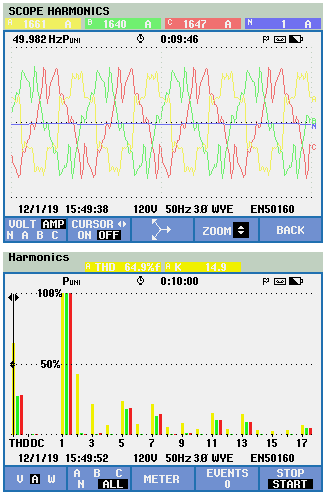

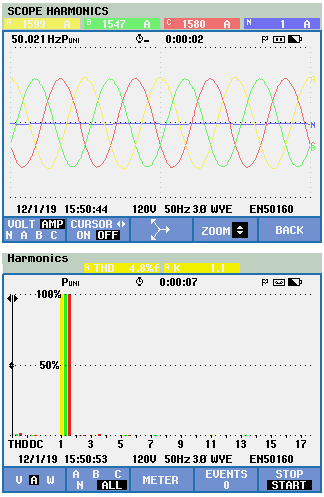

补偿前后对比



无功补偿-SVG

静止无功发生器(StaticVarGenerator)是一种自由换相的电力半导体桥式变流器来进行动态无功补偿的装置。SVG是目前无功功率控制领域内的最佳方案。相对于传统SVC等方式,SVG有着无可比拟的优势。SVG适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,迅速吸收或者发出所需的无功功率,实现快速动态调节无功的目的。

SVG可广泛应用于冶金行业、石油行业、轨道交通、汽车制造工厂、居民小区等功率因数较低的场合。



轨道交通

居民小区

汽车制造

杭州某居民用电小区遍布大量的生产小作坊,功率因数较低,对该小区进行改造。经过治理后,功率因数达到0.99左右。

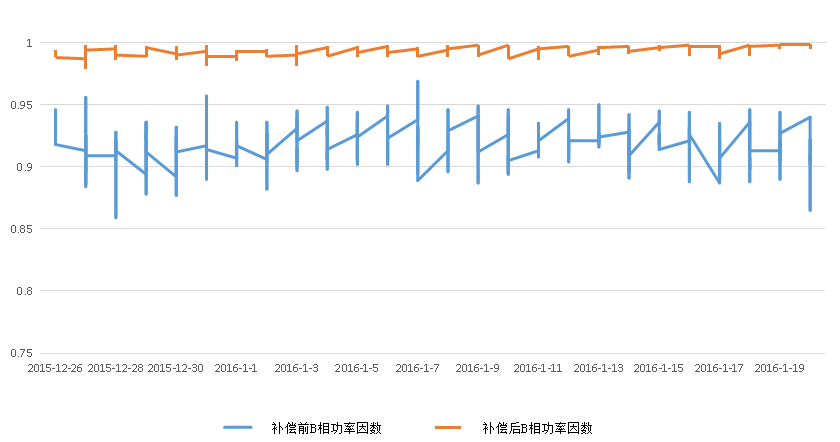

治理前后功率因数对比



三相不平衡治理-SPC

SPC是一种用于动态治理三相不平衡、抑制谐波、补偿无功的新型电力电子装置,SPC根据系统电流,进行dq坐标旋转,提取不平衡分量,三相发出不平衡分量大小相等相位相反的电流,将不平衡部分补偿到零,就能将三相不平衡电流校正成三相平衡电流。

SPC可广泛应用于三相不平衡严重的农网、城网0.4kV配电台区。



杭州某居民配电台区三相不平衡问题突出,变压器损耗严重,人工治理后没多久又出现不平衡的现象,给运维造成极大的不便,经过治理后三相不平衡问题得到解决。

治理前后对比



三相不平衡治理-换相开关

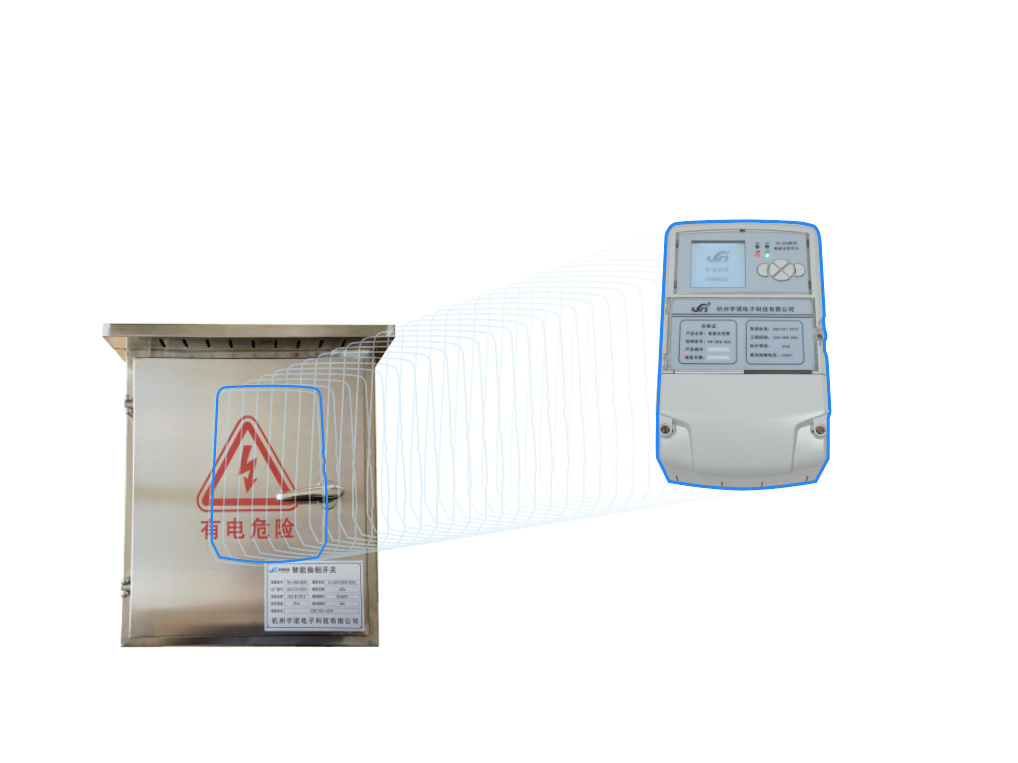

换相开关型三相不平衡调节装置由1只安装在变压器输出端的主控器和若干只安装在负荷侧的换相开关组成。主控器实时采样计算三相电压、三相电流、三相有功功率、无功功率、视在功率、功率因数以及三相电流不平衡度等电能数据。当三相电流不平衡度超过设置的阈值时,主控器进入换相调节策略运算模式,在得到最优换相策略后向各个换相开关发送相应的换相指令,从而使三相负荷处于基本平衡状态。

换相开关型三相不平衡调节装置可广泛应用于三相不平衡严重的农网、城网0.4kV配电台区。



山东济南市章丘区某配电台区三相不平衡问题突出,存在末端低电压问题,人工治理后没多久又出现不平衡的现象,给运维造成极大的不便,经过治理后三相不平衡问题得到解决。

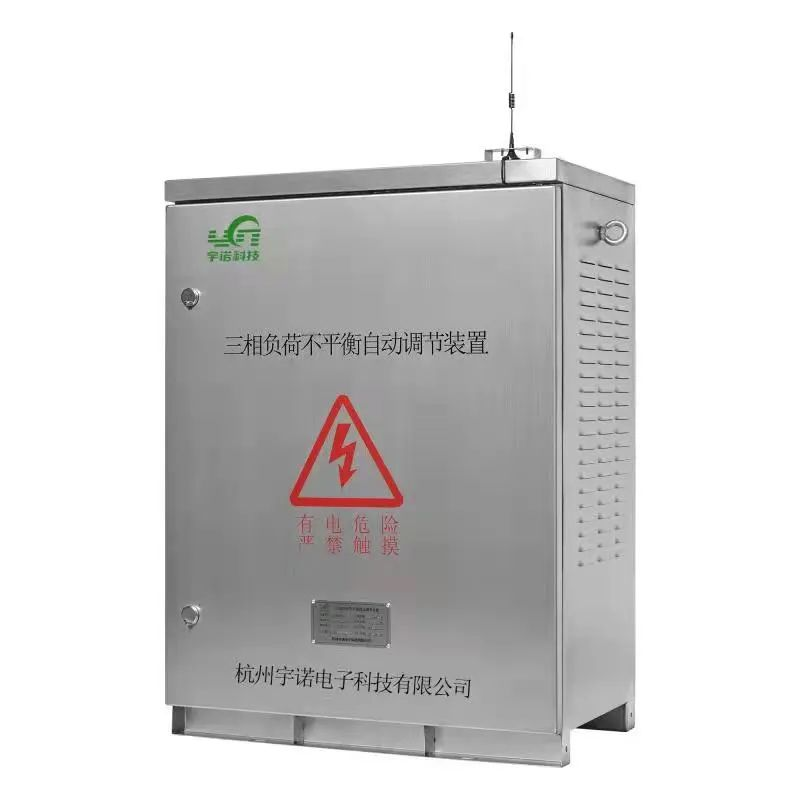

现场运行照片

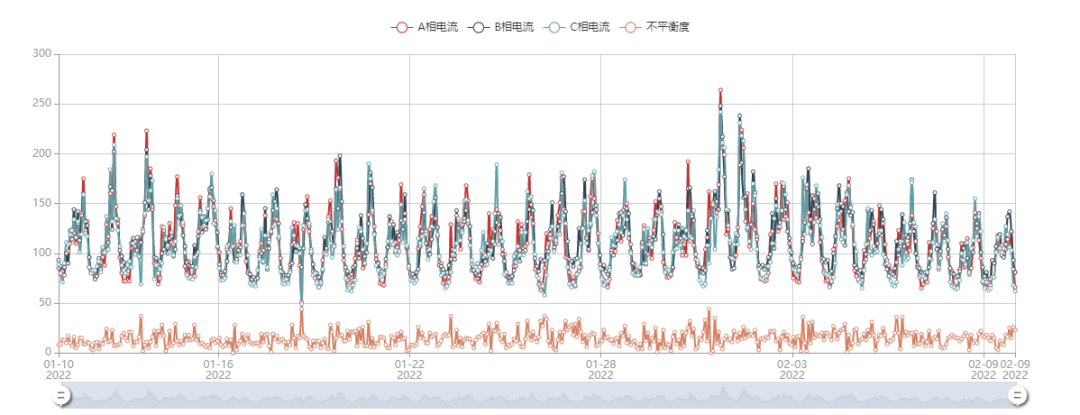

治理后三相电流、三相电流不平衡度曲线图



智能电容

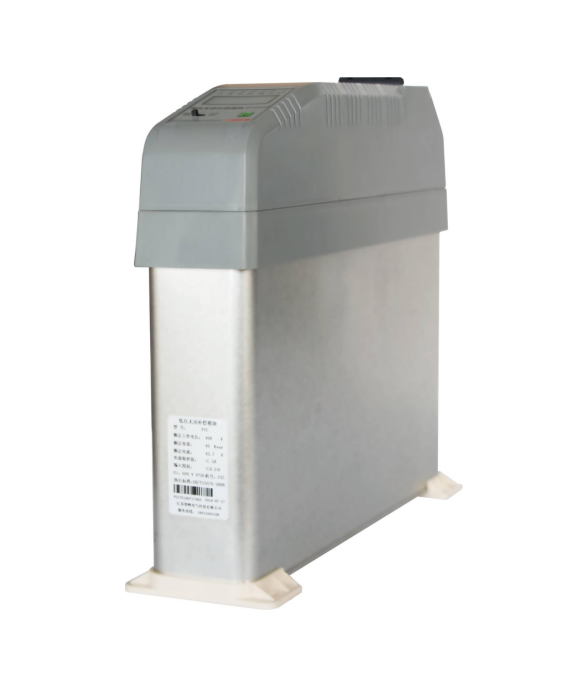

智能低压无功补偿模块采用电力电容器补偿的方式提供容性无功,提升功率因数。干式免维护电力电容器、过零投切开关、专用断路器三大组件,搭载智慧芯片,自动智能跟踪电网功率因数。

本系列产品已取得CCC强制认证证书,执行GB/T15576-2008 《低压成套无功功率补偿装置》标准;

1)模块式一体化设计,精选组件互相匹配,体积小巧安装快捷,接线简单维护方便;

2)采用独创的前上进线专利结构,全部接线和操作均可在正面完成,安装维护方便,更适用于单开门柜体;

3)智能联网通讯,网线直插,自动形成主从机结构,多台联网并机运行,可与配电终端联机;

4)过零投切。零压差时刻投入,零电流点切除,无涌流,无震荡,无冲击;

5)电压越限,电流越限,电容器超温退出补偿回路,直至各参数恢复正常;

6)数据监测功能,实时监测配电网参数、电容器温度、补偿回路电流,并可通过RS485接口传送;

7)每台模块可选单路共补、双路共补、单路分补,双路分补,一共一分、相间补偿等各种规格及容量;
