如何调节变压器三相不平衡

2022-01-18

一、配电变压器三项负荷不平衡的原因。

1.1为什么会有管理。

在配变三项负荷不均衡的情况下,并没有制定出相应的考核管理办法,在进行管理时存在着一定的盲目性,随心;操作人员对配电变压器三种负荷的管理也比较宽松,因此造成变压器长时间处于三种负载不平衡状态。

1.2网状结构问题。

由于电网结构的不彻底改造,电网结构一直比较薄弱,运行时间也较长。

此外,单相低压线路的问题并未得到改善,且线路均为电力与照明混合使用,单相供电设备较多,这些设备功率均较大,应用中多采用单相电源,利用几率也不一致,造成变压器在三次负荷中易出现不平衡的情况,并增加了管理难度。

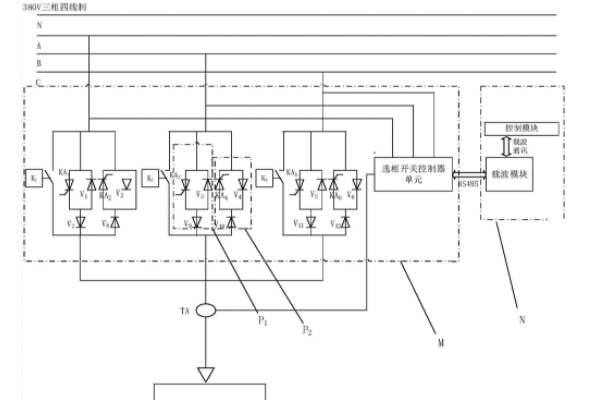

三相不平衡调节

二、三相负荷不平衡危害。

2.1对配电变压器的危害。

从而降低了配变功率。

配变电所的绕组结构按负载均衡运行条件设计,各相性能基本一致,额定容量相同。

配电网中的每个相容额定功率限制在一定范围内,当配变处于不平衡状态时,一个负载较轻的一相具有富余能力,从而降低了输出功率。

三相负荷失衡越严重,配电变压器输出功率的下降越大。

由于这种情况,当三相负荷不均衡运行时,配变输出容量达不到额定值,其备用容量也相应减少,过载能力下降。

与此同时,配电变压器处于非对称运行状态,会引起零序电流过大,轻则引起配电变压器局部金属配件温升过高,重则会引起配电变压器单相烧毁或断线,烧损线路设备和用户电器设备。

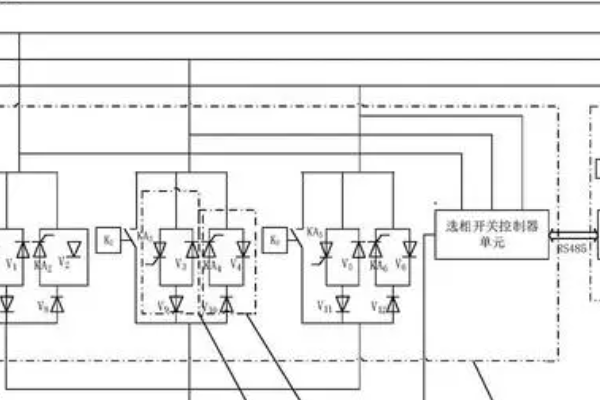

三相不平衡调节

2.2对普通家电产品的危害。

当三相负荷不平衡时,配电网中的中性点偏移导致各相输出电流不相等,必然引起三相电压的不平衡,而中性点的位移使中性线有电流通过。

此种情况下,重载的一相电压下降,导致灯泡不亮,电器效能降低,而一相负荷电压升高,可引起家电绝缘被击穿,损坏或寿命缩短。

2.3对发动机的危害。

若三相变压器输出的三相电流不平衡,则在线路中产生负序电压,而负序电压所产生的旋转磁场正相反,在正序电压下,会有阻旋作用。

因为正序磁场产生的能量更大,电动机仍按正向转动,但是由于电磁场中存在负序电压,所以在一定程度上减小了电动机的输出功率,减小了扭拒,从而降低了电机的效率。

与此同时,电机无用功率增大,线圈温度上升。

电动机在三项不平衡的情况下运行,不仅降低了电机的寿命,而且增加了能耗。

三相不平衡调节

2.4身体伤害。

当配电网三相负荷严重失衡时,在中性点接地运行方式下,当接地电阻不能达到技术要求时,配电变压器三相负荷严重失衡,将导致中性线带电,从而对接地极或配电变压器金属支架人员的人身安全构成威胁。

当三相负载严重不对称不平衡时,较大的电流和较高的零线上会产生电击危险,从而造成人身电击危险。

杂志条目分类查询,尽在期刊库。

2.5电压品质及线损效应。

当三相负荷不平衡度较大时,配电变压器中性点未接地或接地电阻不能达到技术要求时,中性点将产生位移,导致中性线有一定的电压,这样就增加了线路的电压降,使得线路供电电压偏低,特别是线路端电压远远超过电压降允许的范围,直接导致用户用电设备无法正常运行。

电气效率降低,同时大大增加了线损耗。

在配电网络中,由于单相负荷的存在,常常会引起三相不平衡,其结果不仅增加了相线损耗,还使中性线有电流通过,从而产生损耗,从而大大增加了线损。

研究表明,三相负荷失衡通常会导致低压线损失率上升2%10%,而不平衡度越高对低压线损失率的影响就越大,如不平衡度大于30%,低压线损率可能达到3~10%
