三相不平衡自动调节工作原理

2022-01-04

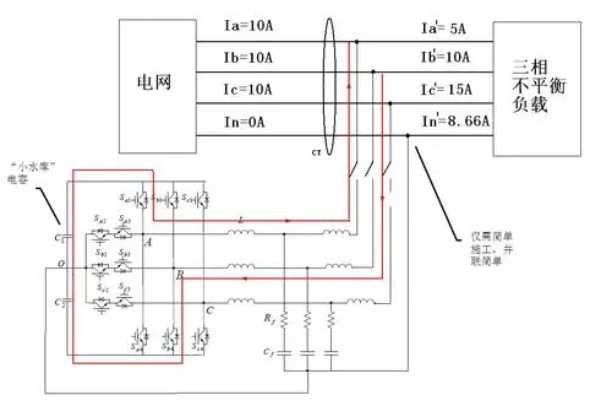

1.三相不平衡自动调整装置的基本原理。

当BCBPH开启时，控制器会根据外部电压互感器(CT)实时监控系统的电流量，并将工作电压.电流量.相位差.谐波电流信息发送给SPC控制模块进行解析，通过测量是否处于不平衡状态，另外，还可以测量到各相在平衡状态时所需要转换的电流，将数据信号发送给内部IGBT，并使其处于不平衡状态。

非平衡性有功电流量由电流量大的相向电流量小的相迁移，实现三相平衡。

三相不平衡自动调整设备产品第1张三相不平衡自动调整装置产品简介电子电气知识。

三相不平衡调节

2.无功补偿基础：

当BCBPH开启时，控制器PQC100可根据外部电压互感器(CT)，实时检测负载电流，并根据内部DSP测量法对负载电流率进行剖析，然后根据设定值控制无浪涌电压投切电源开关，投割开关掉合其中任意一相或数相电力电容器，产生无功补偿电流满足要求。

最终实现了动态无功补偿目标。

三相不平衡自动调整装置的主要性能参数：

三相补偿运行容量：额定电压145A-216A。

三相不平衡调节

无功补偿范畴：-1到1的可调式。

无功补偿体积：100Kvar150Kvar。

基本无功补偿率>99%

反应速度小于200毫秒。

维修功能：过电压保护.欠压保护.过流保护.逆变电源桥反向维修.过补偿维修.防雷双向维修。

分配装置模块：单通道电磁能量分配，具有C级防雷功能。
