三相不平衡调节装置标准

2021-12-10

标准三相不平衡调节装置。

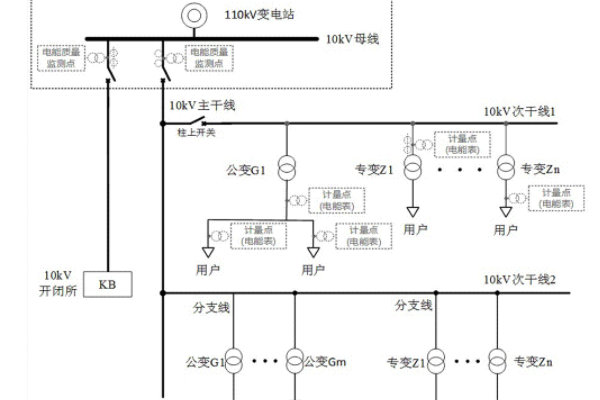

当前，在国家电网公司低压配电网络中，存在着大量的单相、非对称、非线性、激波负荷，三相负荷系统随机变化，在配电网中，往往会造成三相不平衡，三相负荷的不平衡将导致供电系统三相电压、电流不平衡，从而造成电网负序电压和负序电流。

对供电质量造成影响，造成线损，降低供电可靠性。

三相不平衡调节

三相不平衡治疗仪是一种专为上述问题开发的产品，有别于传统的治疗仪，它融合了半导体器件和接触式开关的优点，可以避免负荷投切时接触器开关产生的较大涌流和开放、断开时间间隔长等问题，使负载用户在负载换相投切过程中可以正常供电；也可以避免半导体器件长期运行带来的发热问题。

配电网络三相不平衡治理装置的应用，极大地提高了配电系统的稳定性和智能化水平，可以为电力系统建设坚强智能电网提供良好的支持。

三相不平衡调整装置主要由主控制器和换相开关组成。

主控机是整个设备的控制核心，换相器是设备的执行机构，它们之间通过GPRS无线通信，互相协作，共同完成三相不平衡问题的治理。

三相不平衡调节

主控器作为整个设备的控制终端，每台设备只有一台主控。

该系统负责采集整个设备的各种状态信息和数据，并通过逻辑运算来完成各种指令的操作。

该系统探测配网总线的电压信号，接收换相开关上载的负荷电流数据，计算负荷均衡度和分配情况，通过分析计算向各换相器发送一条换相器指令；接收换相器上载的运行状态和故障信息，并作出相应的控制操作。

换相器是设备的分支和执行机构，根据配变容量和负荷的分布情况，可以灵活选择换相开关的容量和数量。

该系统负责采集负荷电流数据，与其自身状态信息一起通过GPRS无线通信传给主控制器；接收主控制器的换相指令进行换相操作；接收主控制器的故障保护命令进行相应的操作；显示自身的运行状态信息。

三相不平衡调节

每一台三相不平衡调节装置只有一台主控器，但是其换相开关的数目是不固定的，根据现场应用情况，可配置多种类型的换相器。

在换相器和主控器之间通过GPRS无线通信实现信息交互，使现场应用安装灵活。

现场使用的三相不平衡调节装置较为复杂、多样，本文不一一列举，下面主要介绍主控制器和换相器的技术方案及具体实现。
