【三相不平衡调节装置市场背景】

按照《配电网运维规程》（Q/GDW 1519-2014）和《国网运检部关于开展配电台区三相负荷不平衡问题治理工作的通知》（运检三 [2017] 68号）文件规定，配电变压器的负荷不平衡度应符合：

1、Yyn0 接线变压器负荷不平衡度不大于15%，零线电流不大于变压器额定电流的 25%

2、Dyn11 接线变压器负荷不平衡度不大于 25%，零线电流不大于变压器额定电流的40%

并且提到了从根源出发，实现实际负荷均衡分配，从根源上解决三相负荷不平衡问题，力求标本兼治。

【安装地点】

安装地点：江西省某小区

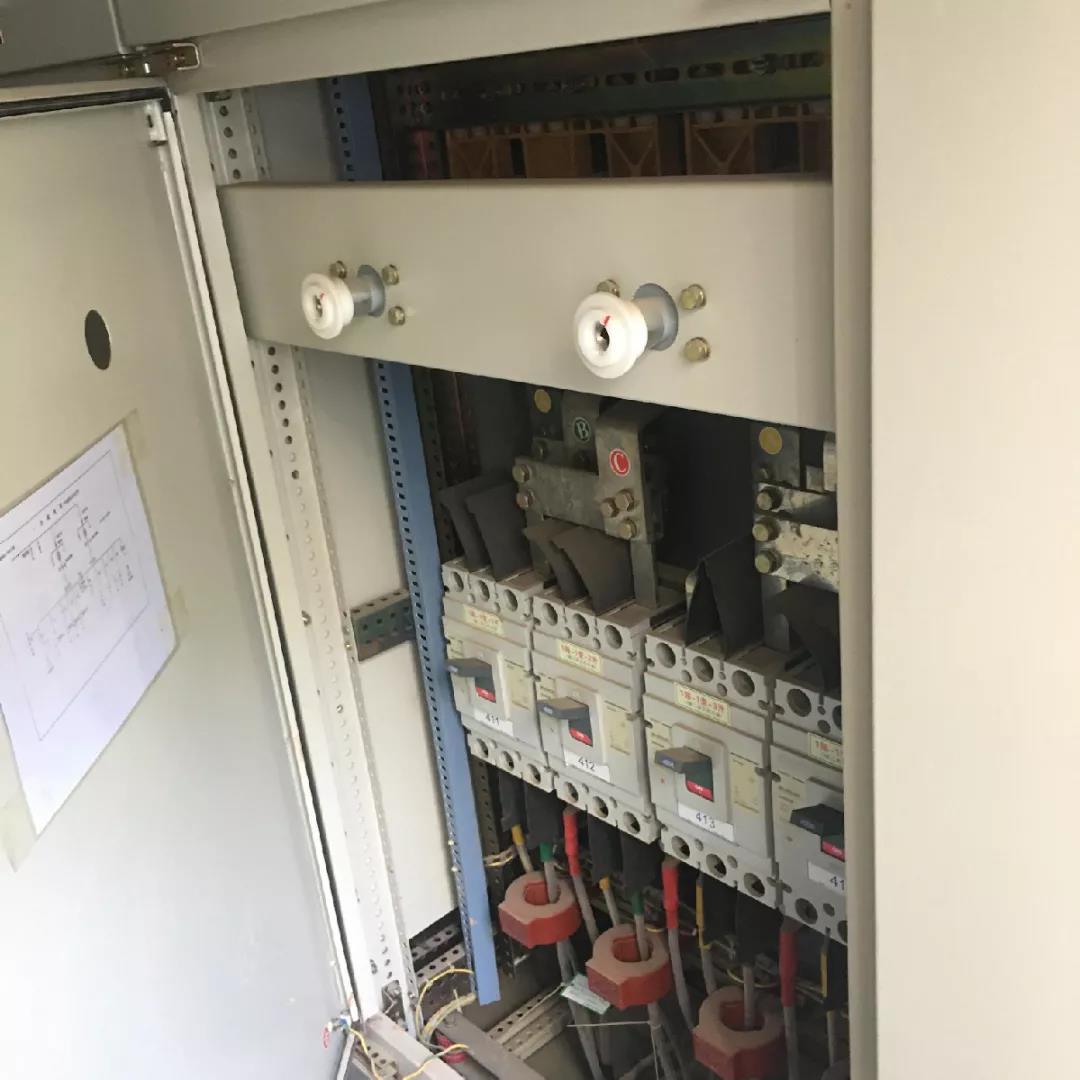

主控器安装前后对比

【产品介绍】

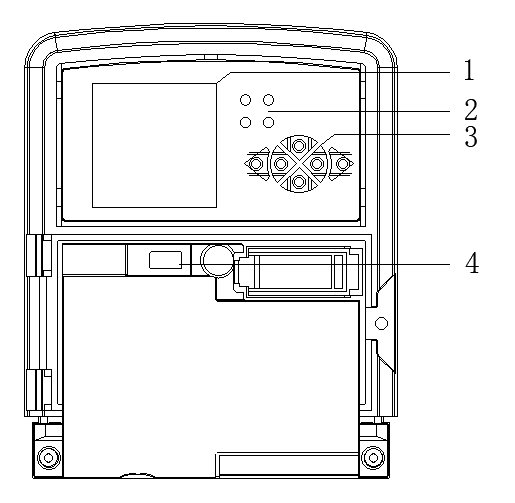

主控器

1.LCD液晶显示

2.设备工作指示灯

3.操作按键

4.数据下载口

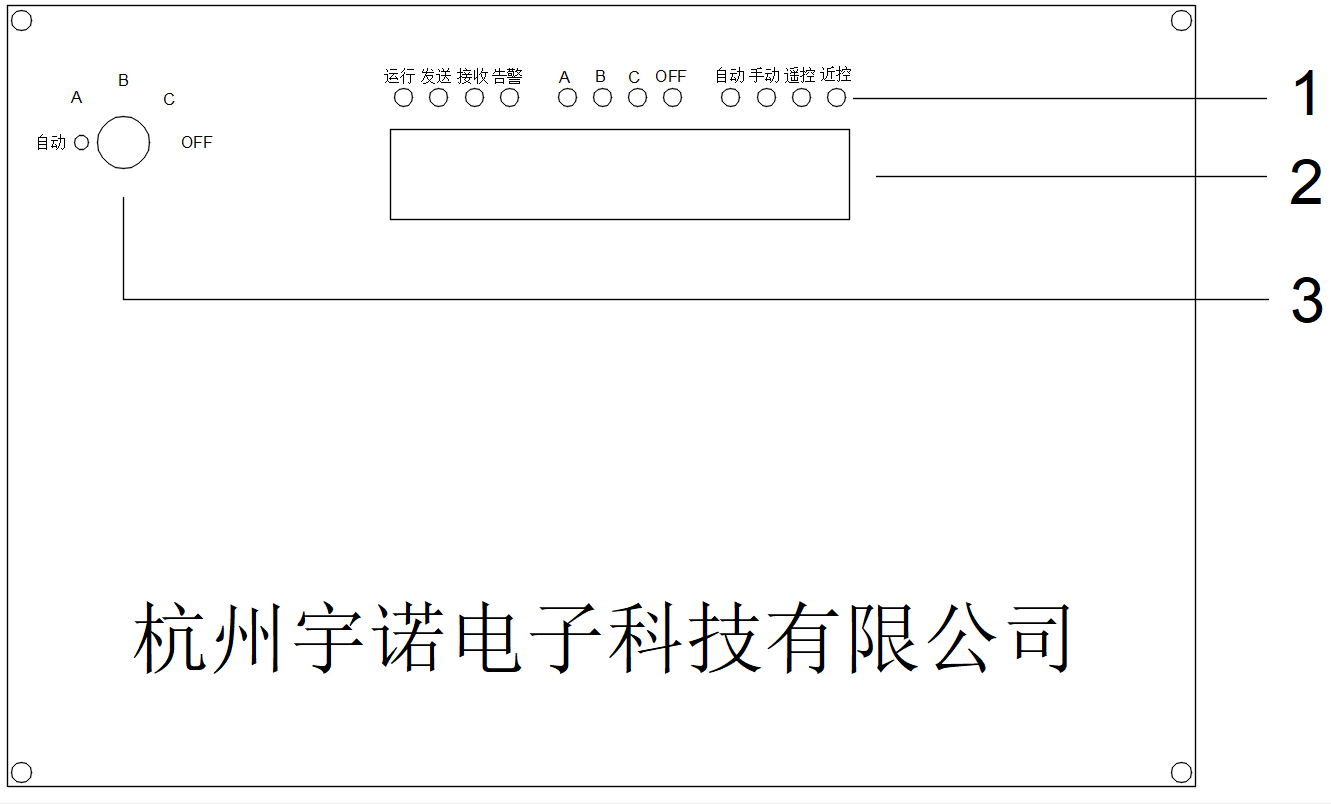

  智能换相开关

  1.设备工作指示灯

2.数码管显示

3. 波段开关

【简要概述】

YN-ZKQ(HXKG)系列三相不平衡调节装置是为了治理三相不平衡，提高电网电能质量而研发的新一代产品。三相不平衡调节装置由1个主控器（主站）和若干个换相开关（从站）组成。

主控器安装在变压器输出端，采集各类电能数据并通过换相策略向安装在负载端的换相开关发出换相指令，从而使三相负载趋于平衡的状态。

【系统工作原理】

三相不平衡调节装置由1只安装在变压器输出端的主控器和若干只安装在负荷侧的换相开关组成。

当三相电流不平衡度超过设置的阈值时，主控器进入换相调节策略运算模式，在得到最优换相策略后向各个换相开关发送相应的换相指令，从而使三相负荷处于基本平衡状态，实现用户负荷相序自动调整、配电台区三相负荷均衡分配。

主控器

【产品特点及优势】

产品特点：

损耗低、成本低；从负荷侧实现三相负荷均衡分配，从根源上解决问题，标本兼治；

产品优势：

1.电气、机械双联锁，避免相间短路发生。

2.复合型开关，换相时间短，涌流小，继电器机械寿命长。

3.具有中性线断线、漏接、错接保护功能，避免了因安装人员错接、漏接中性线导致产品烧毁的问题。

4.产品可实现不断电安装。

5.换相断电时间在10ms以内。可将实时数据上传到电脑端或者手机端，方便台区运维。

6.具有不平衡调节度向下自适应功能，可根据实际情况自动向下修改不平衡度调节阈值，使不平衡度达到最优。

7.主控器和换相开关之间电力载波+无线双模通信确保与主控器的可靠通信。
