局放触发信号，选择性的，接收状态包括：没有检测到局部放电信号；没有完全接收到局部放电信号；根据接收状态调整配置参数，包括：当接收状态不存在局部放电信号时，就可以调整触发信号的触发条件；当接收状态不完全接收局部放电信号时，调整配置参数中相应的局部放电信号的幅度和采集时间。

可选择的，接收状态包括：完全接收到局部放电信号；在检测电器设备局部放电信号接收状态后，所采用的方法还包括：显示局部放电信号。

可选择显示局部放电信号，包括：显示所述局部放电信号所对应的至少一种：局域放电信号波形、局域放电信号的相位图以及局部放电信号的时间-频率参数图。

有选择地，在检测出正在探测的电器的触发信号之前，所采用的方法还包括：检查与电器相连的示波器的连通性；示波器的初始化。

选择性的，触发信号包括：上升沿信号。

选择性地，在根据调整配置参数的基础上对PD信号进行检测后，所采用的方法还包括：获得局部放电信号对应的分段波形和各波形所对应的时间信息；存储分段波形和时间信息。

另外，还可以选择先探测出被探测电器的触发信号，所采用的方法是：从人机交互界面接收选择指令，其中，该选择指令用来触发检测触发信号。

在本发明实施例的另一方面，提供了一种局部放电信号检测装置，其包括：第一检测模块，用于从被探测的电力设备检测触发信号；用来检测电力设备局部放电信号的接收状态，并根据接收状态调整配置参数的调节模块。

第三检测模块，根据调整后的配置参数，对局部放电信号进行检测，并利用其调节后的配置参数对其进行检测。

可以选择，调整模块，也用来执行下列一种处理过程：当接收状态为没有检测到局部放电信号时，对触发信号的触发条件进行调整；当接收状态是局部放电信号没有完全接收时，调节组态参数中相应的局部放电信号波形的幅度和采样时间。

按照本发明实施例的另一种存储媒体，该存储媒体包括所存储的程序，其中，在程序运行时，控制存储媒体所在的装置执行上述局部放电信号检测方法。

在此基础上，还提供了一种处理器，处理器用来运行程序，其中，在程序运行时，执行上述局部放电信号检测方法。

通过检测来自被探测的电器设备的触发信号；当触发信号被检测到时，检测到电器设备局部放电信号的接收状态，并根据接收状态调整配置参数。

在局部放电信号检测中，利用配置参数检测局部放电信号，通过调节配置参数检测局部放电信号，实现了系统的自动调节和局部放电信号检测。

这样，就可以实现局部放电的快速定位与诊断，系统的操作简便、灵活、功能全面，进而解决了现有技术中不能自动调节局部放电信号、检测局部放电信号等技术问题。

附图说明

这里列出的附图是为了进一步了解本发明，构成本应用程序的一部分，并且本发明的示意性实施例及其说明用于解释本发明，不构成对本发明的不当限定。

在附图中：

图示1为基于本发明实施例的一种局部放电信号检测方法流程图；

图2为根据本发明实施例设计的一种局部放电信号检测设备的结构图；

图3为基于本发明实施例的在线操作模式界面示意图；

图示4为基于本发明实施例的一种脱机模式接口示意图。

特定的执行方式。

应当指出，如果不冲突，本申请中的实施例和实施例中的特性可以互相结合。

在下面的附图和实施例的帮助下，对本发明进行了详细阐述。

为让该技术领域的人员更好地了解本发明方案，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清晰、全面的描述，显然，所述实施例只是本发明部分的实施例，而非所有实施例。

根据本发明中的实施例，在未进行创造性劳动的情况下，由本领域普通技术人员获得的所有其它实施例，均应属于本发明保护的范围。

必须指出的是，本发明的说明书和权利要求书以及上述附图中术语“第一”、“第二”等是用来区分相似的对象，而不是用来描述具体的顺序或顺序。

应考虑到所用的数据可在适当情况下互换，以使此处所述的本发明的实施例能够按除此处所示或所述之外的次序执行。

另外，"包括"和"以及它们的变形，其目的是覆盖非排他性的成分，例如，一个过程是包含一系列步骤或单元，这些步骤或单元的方法、系统、产品或设备并不局限于清晰列出，而可以包括未明确列出的步骤或对其进行说明，方法，产品或设备固有的其他步骤或装置。

实施例1

通过本发明实施例，提供了一种局部放电信号检测方法的实施例，需要说明的是，该方法的流程图所示的步骤可以在计算机系统中执行，例如一组计算机可执行的指令，而且，尽管逻辑次序是在流程图中表示的，但在某些情况下，显示出或描述的步骤可能与这里的顺序不同。

图1是基于本发明的实施例的局部放电信号检测方法，如图1所示，其包括以下步骤：

步长S102，检测待测电器触发信号。

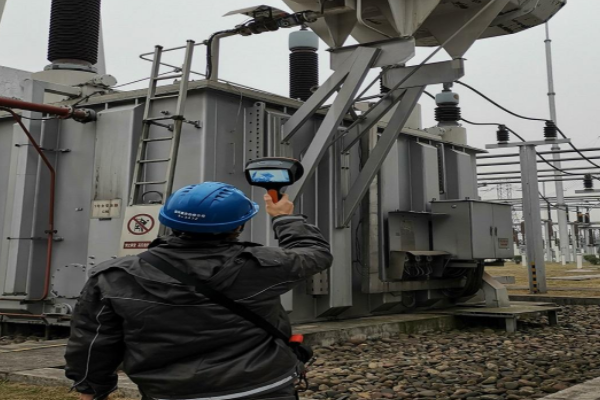

可选配，被检电器可以但不限于变电所中的电力设备，触发信号包括：上升沿信号。

步S104，当检测到触发信号后，对电器局部放电信号的接收状态进行检测。

选择性的，接收状态包括：没有检测到局部放电，没有完全接收到局部放电信号，完全接收到局部放电信号。

另外，还可以先从被探测的电器上检测触发器信号，然后从人机交互界面接收选择指令，其中，选择指令用来触发检测触发信号。

本文提出的PD信号检测方法可采用软硬件相结合的方式实现，对话框可选择进入信号采集、数据处理或直接关闭程序等操作；采样采用一种上升沿触发方式，第一检测模块检测到符合触发条件的信号，即，采集单元检测到局放信号后，通过对信号的处理，得到定位结果，然后传送到计算机进行显示。

若检测过程中没有检测到局部放电信号，可以通过调节触发设置来实现，如果检测时无法采集到完整的信号，则可以通过调节幅度和时间设置来调节。

通过适当的调节，可以实现局部放电的快速检测和定位。

还有，还可以选择，在探测到的电器中检测触发信号之前，先检查连接电器的示波器的连通性，然后再对它进行初始化。

在程序中初始化变量，上面所述的示波器和程序处理，确保示波器和程序正常启动后立即开始采集信号。

还可选择显示接收到电力设备局部放电信号后显示局部放电信号。

显示局域放电信号包括：显示局域放电信号所对应的至少一种：局域放电信号波形、局域放电信号的相位图以及局域放电信号的时间-频率参数图。

步长S106，根据接收状态来调节配置参数，其中配置参数是检测局部放电信号所用的参数。

根据接收状态调整配置参数，还包括：当接收状态未检测到局部放电信号时，对触发信号的触发条件进行调节；当接收状态是局部放电信号没有完全接收，就可以调节配置参数中对应的局部放电信号的幅度和采样时间。

选择性地，当接收状态未收到完全的局部放电信号时，调整配置参数中相应的局部放电信号波形的幅度和采样时间。

如：调整示波器上的幅度和时间设置，以检测出完整的局部放电信号，在此情况下，示波器上显示的内容可在系统显示装置上显示。

这其中，系统对局部放电信号进行了检测。

步S108，根据调节配置参数对PD信号进行检测。

另外，根据调节后的配置参数来检测PD信号，该方法还包括：获取。
